3  Mapping Conventions

[This section is available only in German]

3.1 Einleitung

3.1.1 Ausgangslage

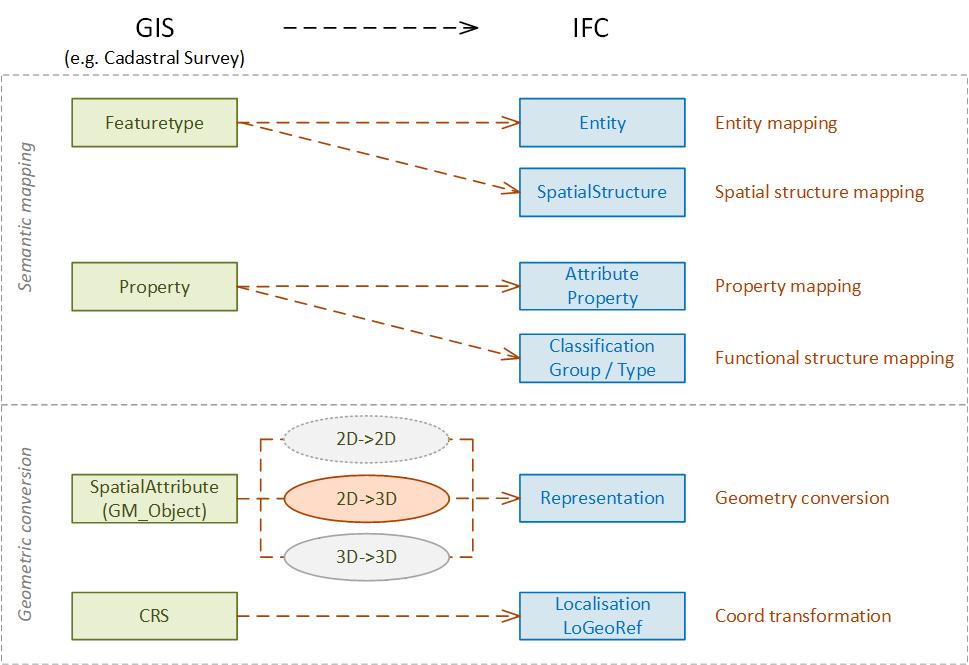

Die Kernfunktion von cs2bim ist die Transformation von Geodaten nach IFC. Für diese Transformation müssen Geodaten aus ihrem jeweiligen Geodatenmodell ins Datenmodell von IFC überführt werden. Dazu sind verschiedene Mappings von Klassen auf IFC-Entitys sowie zwischen Attributen notwendig. Das Datenmodell von IFC lässt auf Grund seiner generischen Erweiterungsmechanismen häufig verschiedene Mappings zu (siehe Grundlagen hier).
Um die mit den Geodatenmodellen erreichte Standardisierung der Geodaten mit der Transformation nach IFC nicht zu verlieren, ist es notwendig - quasi als Ergänzung zum Geodatenmodell - auch die Transformationsregeln zur Überführung nach IFC festzulegen. Als Teil der nationalen Geodateninfrastruktur möchte Geodienste.ch die IFC-Mappings der publizierten Geodaten systematisch definieren und als Standard resp. Best Practice bereitstellen.

3.1.2 Zweck des Kapitels

Das vorliegende Kapitel beschreibt die Methodik und Prinzipien sowie die im Projekt cs2bim gemachten Abwägungen zum Mapping der Geodaten nach IFC.
Es dient als Grundlage für die Diskussion von weiteren Mapping-Entscheiden sowie als Ergebnisdokumentation.

Das Kapitel richtet sich an Fachpersonen aus dem Bereich Geoinformation und BIM mit einem Grundverständnis von IFC.

Das Kapitel setzt das Grundlagenwissen zu IFC sowie den Prinzipien des Mappings voraus. Darauf basierend sind die konkreten Mapping-Regeln für die im Projekt cs2bim behandelten Geodatensätze dokumentiert.

3.2 Konventionen

Das Datenmodell von IFC ist sehr umfassend und bietet zudem auch so genannte Erweiterungsmechanismen, die für nationale oder regionale Bedürfnisse Konkretisierungen des Datenmodells erlauben. Für eine einheitliche Anwendung des Datenmodells bedingt dies die Festlegung von Prinzipien und Konventionen, die festlegen, welche Teile von IFC und wie die Erweiterungsmechanismen genutzt werden sollen. In den nachfolgenden Kapiteln werden einige Prinzipien und Konventionen für das Mapping diskutiert und festgelegt.

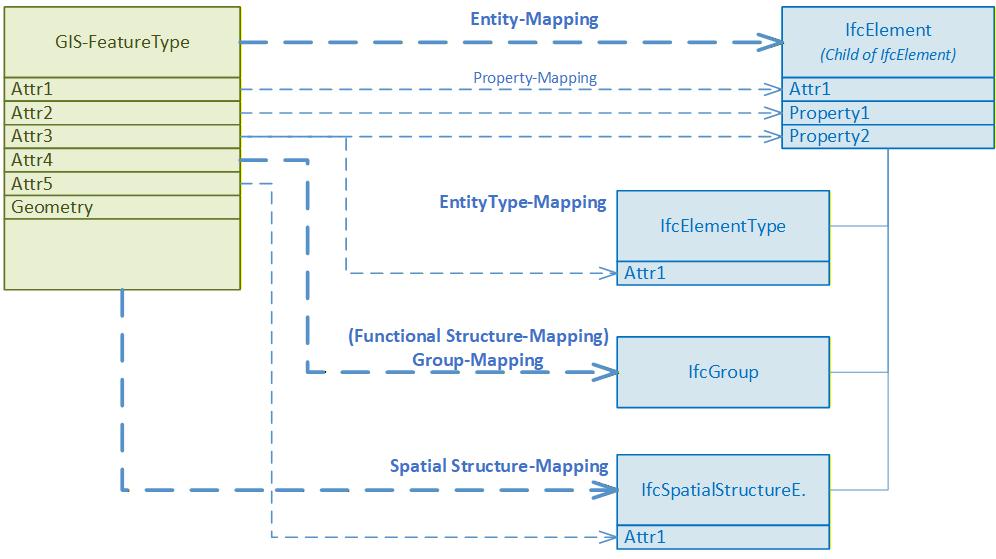

3.2.1 Entity-Mapping

Beim Mapping eines GIS Featuretyps auf eine IFC-Entity sollte eine möglichst präzise semantische Abbildung erfolgen. Dazu sind einerseits die in IFC definierten Entitys möglichst genau zu wählen und andererseits auch der Erweiterungsmechanismus mit den so genannten PredefindedTypes zu nutzen. In IFC enthalten die Definitionen der PredefinedTypes bereits eine Aufzählung von semantisch spezielleren Ausprägungen einer Entity. Diese vordefinierten Aufzählungen können auch durch benutzerdefinierte Werte ergänzt werden. Beim Mapping ist daher zu prüfen, ob ein vordefinierter PredefinedType bereits semantisch genügend präzise ist oder ob eine spezifische Erweiterung zu definieren ist.

Im Kontext von cs2bim und somit der Geobasisdaten bietet das Datenmodell von IFC keine grosse Auswahl an semantisch präzisen Entitys, da IFC primär Bauwerke und Bauprozesse beschreibt und administrativ-planerische Geodaten nicht im Fokus stehen. Aus der Literatur (z.B. (Atazadeh et al., 2021)) sowie den bisherigen Best Practices kommen typischerweise folgende Entitys zur Abbildung von Geobasisdaten in Frage.

Table 3.1: Typische Entity-Mapping-Kandidaten für Geodaten
IFC Entity Erwägungen
IfcGeographicElement “An IfcGeographicElement is a generalization of all elements within a geographical landscape. It includes occurrences of typical geographical elements, often referred to as features, such as trees or terrain.” (buildingSmart International, 2023)
IfcSite “A site is a defined area of land, possibly covered with water, on which the project construction is to be completed. A site may be used to erect, retrofit or turn down building(s), or for other construction related developments.” (buildingSmart International, 2023)
IfcSpatialZone “A spatial zone is a non-hierarchical and potentially overlapping decomposition of the project under some functional consideration. A spatial zone might be used to represent a thermal zone, a construction zone, a lighting zone, a usable area zone. A spatial zone might have its independent placement and shape representation.” (buildingSmart International, 2023)
IfcAnnotation “An annotation is an information element within the geometric (and spatial) context of a project, that adds a note or meaning to the objects which constitutes the project model. Annotations include additional points, curves, text, dimensioning, hatching and other forms of graphical notes. It also includes virtual or symbolic representations of additional model components, not representing products or spatial structures, such as survey points and lines, contour lines or similar.” (buildingSmart International, 2023)

3.2.2 EntityType-Mapping (Typisierung)

Jedes erzeugte Element erhält eine klare Typzuweisung.

Für die Typnamen gilt folgende Namenskonvention:

Typname = Thema_Klasse

  • Thema: Kürzel des Themas (z.B. das Geodatenmodell oder der Themenbereich), gemäss nachfolgender Tabelle.
  • Klasse: Name der Klasse aus Geodatenmodell. In Ausnahmefällen kann auch der Name der Topic verwendet werden.
Table 3.2: Themen-Kürzel
Thema de fr it
Amtliche Vermessung AV MO MU
3D-Gebäude (Stadtmodell) 3DSM 3D?? 3D??
Leitungskataster LK
Naturgefahrenhinweiskarte NGH
…

Schreibweise: Typnamen in GROSSBUCHSTABEN, Leerschläge durch Tiefstriche “_” ersetzt.
Typnamen sind damit bewusst eher “technisch” geschrieben (im Gegensatz zu Gruppierungen, die “normal”, umgangssprachlicher geschrieben sind).

Beispiele von Typnamen:

Table 3.3: Beispiele Typnamen
de fr it
AV_LIEGENSCHAFT MO_BIEN_FONDS MU_BENE_IMMOBILE
AV_SELBSTRECHT MO_DDP MU_DPSSP
AV_BERGWERK MO_MINE MU_MINIERA
AV_BODENBEDECKUNG MO_COUVERTURE_DU_SOL MU_COPERTURA_DEL_SUOLO

Die Typzuweisung zu einem Element erfolgt zweifach mit beiden von IFC vorgesehenen Typisierungskonzepten:

  • Attribut ObjectType: Der Typname wird im Attribut ObjectTyp gesetzt.
  • Verweis auf Objekttyp-Instanz: Für jeden Typ wird eine Typinstanz angelegt (IfcElementType) und die entsprechenden Elemente verweisen auf die Typinstanz.

3.2.3 Spatial Structure Mapping

Die Raumstrukturierung von IFC (IfcSpatialStructureElement) wird für eine rein thematische Gruppierung verwendet.
Es wird dazu für jeden EntityType eine eigene Raumstruktur-Instanz (IfcSite) gebildet.
Es wird keine thematische Hierarchisierung gemacht, d.h. alle Raumstruktur-Instanzen liegen in einer “flachen” Auflistung vor (im Gegensatz zu den ebenfalls unterstützen IFC-Gruppen, siehe Group-Mapping in Kapitel 3.4).

Anmerkung: Die in IFC eigentlich vorgesehene raum-logische Struktur wird für die Geobasisdaten nicht angestrebt. Dies ist darin begründet, dass einerseits eine raum-logische Strukturierung im Sinne von IFC für Geobasisdaten nur bedingt sinnvoll ist und andererseits aber viele BIM-Viewer die Raumstruktur als primäre Objektstruktur bereitstellen und somit die “typischen BIM-Benutzenden” diese Navigation gewohnt sind (–> Unterstützung Benutzendenakzeptanz).

3.2.4 Group-Mapping

Die Gruppierungsstrukturen von IFC werden genutzt, um die thematische Gliederung der Geodatensätze abzubilden. Dabei können auch beliebig tiefe Hierarchien gebildet werden, falls dies fachlich-thematisch sinnvoll ist.
Die Gruppennamen werden dabei möglichst sprechend und selbsterklärend gewählt und können daher (leicht) von den Namen der Raumstruktur und Typendefinitionen abweichen.

Für cs2bim wird in der ersten Version folgende thematische Gliederung definiert:

Amtliche Vermessung
    Liegenschaften
        Liegenschaft
        SelbstRecht
        Bergwerk
    Bodenbedeckung
3D-Stadtmodell

Die Gruppierungs-Struktur ist somit sehr ähnlich zur gewählten Raumstrukturierung (IfcSpatial-StructureElement), mit dem Unterschied, dass die Gruppierungs-Struktur eine tiefere Hierarchiestruktur abbildet.

3.2.5 Property-Mapping

Das Konzept der Propertys ist ein zentraler Erweiterungsmechanismus von IFC. Es erlaubt die Definition beliebiger Eigenschaften (Property) für jede IFC-Entity. Mit dem Standard IFC sind aber auch eine grosse Anzahl an Propertys vordefiniert, die eine klar definierte Semantik haben. Mit dem Ziel eines harmonisierten, standardisierten Datenaustausch ist es sehr wichtig, einheitlich definierte Propertys zu verwenden und nach Möglichkeit primär auch die bereits mit IFC vordefinierten Propertys zu nutzen.

Die Propertys (und auch die PropertySets) können frei benannt werden (mit Ausnahme des Präfix “Pset_”, welcher für buildingSmart reserviert ist). Als Namenskonvention für die spezifisch definierten Propertys im Rahmen von cs2bim werden folgende Regeln definiert.

3.2.5.1 PropertySets

PropertySet-Name = Präfix_Thema_Klasse

  • Präfix = CHOrg-Kurzzeichen
    Nationale Kennung “CH” sowie Kurzzeichen Organisation.
  • Org-Kurzzeichen:
    Kurzzeichen der verantwortlichen Organisation, z.B. Kantonskürzel.
    Für nationale Geodatensätze wird das Org-Kurzzeichen weggelassen.
  • Thema:
    Kürzel des Themas (z.B. das Geodatenmodell oder der Themenbereich), siehe Definition bei EntityTypes in Kapitel 3.2.
  • Klasse:
    Name der Klasse oder aus Geodatenmodell. In Ausnahmefällen kann auch der Name der Topic verwendet werden, sofern die eindeutige Rückverfolgbarkeit der Propertys auf die Klasse gewährleistet ist.

Die PropertySets sind sprachspezifisch in den Sprachen der MGDMs definiert. D.h. wenn ein MGDM in mehreren Sprachen vorliegt, werden entsprechend auch die PropertySets in diesen Sprachen geführt.

Beispiele:

  • CH_AV_Grundstueck
  • CH_AV_Bodenbedeckung
  • CH_MO_GenreImmeuble
  • CH_MO_CouvertureDuSol
  • CHSWISSTOPO_SwissBuildings3d
  • CHLU_3DSM

Schreibweise PSet-Namen: Präfix und Thema in Grossbuchstaben, Klasse in Kamelschreibweise.

3.2.5.2 Property

Property-Name = Nach Möglichkeit identisch zum Attributnamen des entsprechenden Geodatenmodells in der entsprechenden Sprache.

Die PropertySets sind sprachspezifisch in den Sprachen der MGDMs definiert.

Schreibweise: Identisch zur Schreibweise im Geodatenmodell (INTERLIS).

3.3 Umgang mit Redundanz

Mit den gewählten Mapping-Definitionen werden im erzeugten IFC-Datensatz bewusst redundante Informationen erzeugt (z.B. thematische Gruppierung und Typdefinitionen, thematische Grup-pierung und Raumstrukturierung, Typdefinition auf der Instanz sowie auch auf der zugewiesenen Typinstanz).
Die Redundanzen sollen helfen, möglichst viele unterschiedliche Nutzungsweisen und Softwareanwendungen zu unterstützen. Die erzeugten IFC-Dateien werden als nicht weiter bearbeitbare Referenzinformationen genutzt, so dass keine Inkonsistenzen zu erwarten sind.

3.4 Mappings konkreter Geodatensätze

Im Folgenden sind die in cs2bim konkret festgelegten Spezifikationen der Mapping-Regeln dokumentiert (für die Sprache Deutsch).

Konventionen (der Dokumentation): - Konstante Werte in “Anführungszeichen” - Dynamisch aus den Daten abgeleitete Werte in normaler Schreibweise mit objektorientierter Notation, z.B. grundstueck.nbident (Wert der Tabelle grundstueck, Attribut nbident).

3.4.1 Liegenschaften

Quelldaten:

  • DM01AVCH24LV95D.Liegenschaften.Liegenschaft / .SelbstRecht / .Bergwerk
  • DM01AVCH24LV95D.Liegenschaften.Grundstueck
Figure 3.1: Mapping-Konfiguration: Liegenschaft
Figure 3.2: Mapping-Konfiguration: SelbstRecht

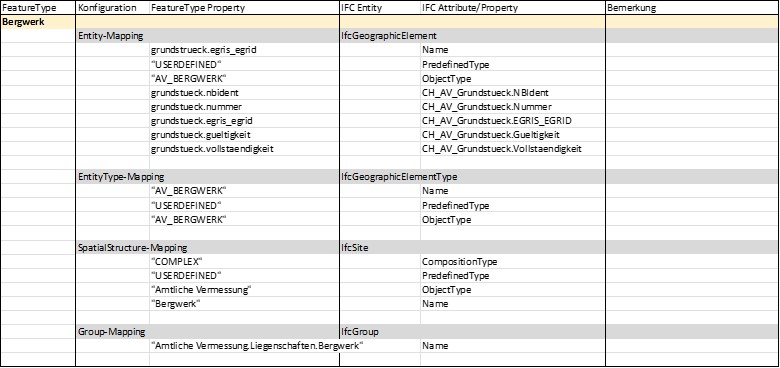

Figure 3.3: Mapping-Konfiguration: Bergwerk

3.4.2 Bodenbedeckung

Quelldaten:

  • DM01AVCH24LV95D.Bodenbedeckung.BoFlaeche

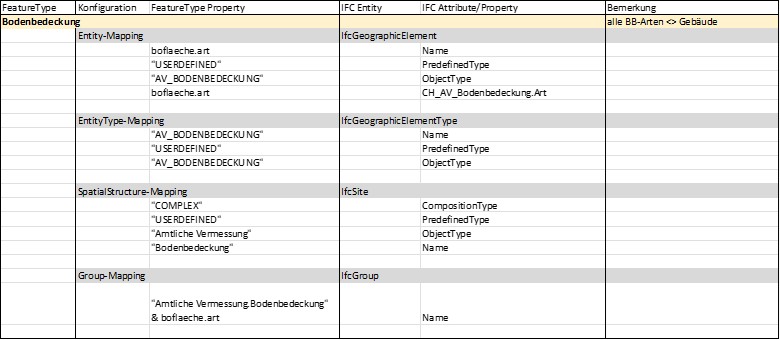

Figure 3.4: Mapping-Konfiguration: Bodenbedeckung (alle Arten ausser Gebaeude)

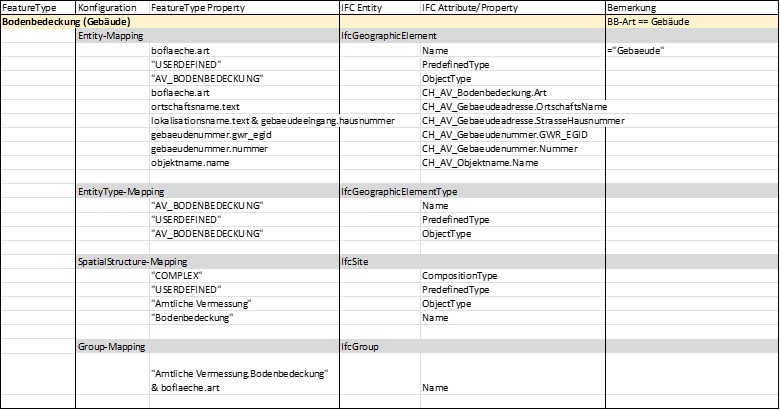

Figure 3.5: Mapping-Konfiguration: Bodenbedeckung (Art = Gebaeude)

3.4.3 3D-Gebäude

Quelldaten:

  • SwissBuildings3d, Version 3

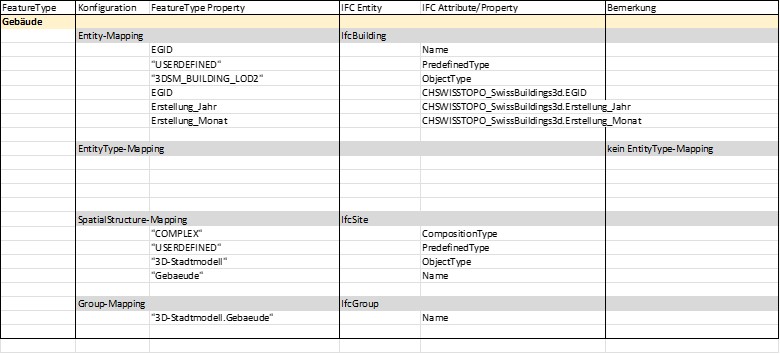

Figure 3.6: Mapping-Konfiguration: SwissBuildings3d, Gebäude
